　　工作原理

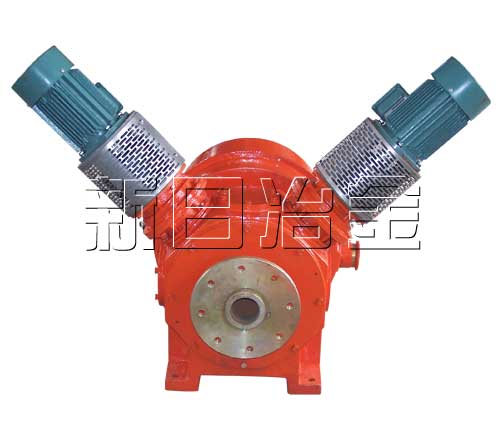

　　1、DJ1C 型電纜卷筒主要由行星減速箱、主減速箱、電動機、磁滯式聯軸器、卷線盤、集電器及電氣控制箱組成。采用磁滯式聯軸器為同步差速機構，利用磁力偶合原理保證電纜卷線盤收放電纜的速度始終與移動設備同步。

　　2、其基本原理過程是這樣的：由電動機將動力傳到磁滯聯軸器，經行星減速箱、主減速箱二級變速后將放大的力矩傳到電纜卷線盤。電纜卷筒工作時，電動機始終向收攬方向旋。

　　轉，當移動設備朝供電電源點反方向移動時，通過對電纜拖拽克服磁滯聯軸器上磁場扭矩，使磁滯聯軸器內部**磁鋼與感應盤之間磁場產生滑差，將卷線盤上的電纜放下，由于磁力偶合的作用，保證了放纜過程中電纜線始終處于張緊狀態;當移動設備朝供電電源點移動時，電纜卷線筒朝設定的卷取放向旋轉而收攬。通過調整磁滯聯軸器的工作狀態，用戶可自行根據需要調節張力。

　　3、DJ1C 型磁滯式電纜卷筒廣泛應用于港口門座起重機、集裝箱起重機、裝船機、卸船機、大型龍門式起重機、塔式起重機等重型機械設備的供電。

　　4、根據安裝方式，當電源供電安裝在移動設備的端部時，根據移動設備的移動方向要求卷線筒卷電纜線時，移動設備控制電動機通電工作，從而達到收卷電纜線;反之而要求卷線筒放纜時，電動機停止工作。當電源供電安裝在移動設備的中間位置時，在過線滑輪部位裝一限位開關，根據電纜線的偏向和移動設備的移動方向共同確定電動機的工作與停止，從而達到收攬與放纜的目的。從而保護電纜線不受損壞。

　　5、根據使用場合的需要可設定電動機的數量，*多可配置

　　4 臺電機，提高其卷取力矩。每單個驅動頭輸出轉矩調整范圍為130~300NM。

　　6、單環的**額定電流可達800 安培。

　　7、**額定工作電壓可達10KV。

　　8、根據不同的使用場合，有不同的產品規格。其外形及安裝尺寸、技術參數如表格所示。

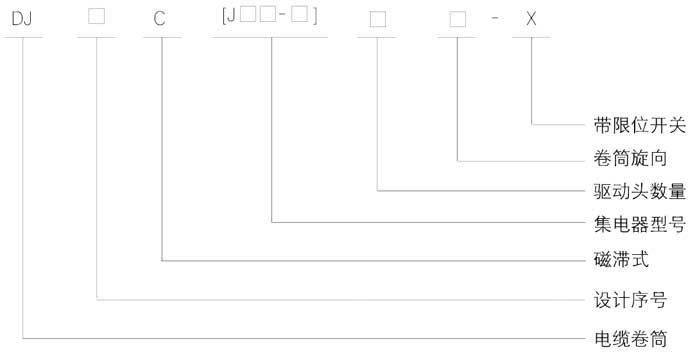

　　型號說明

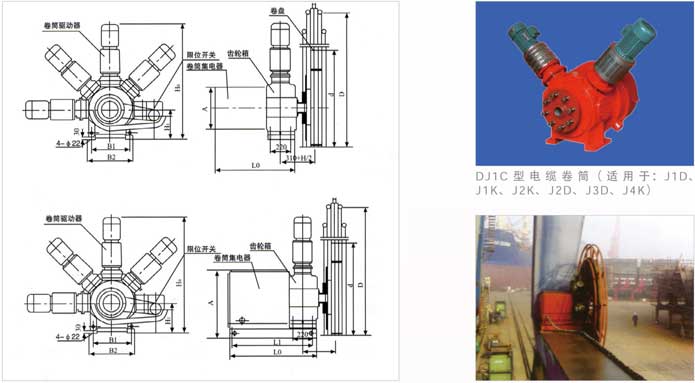

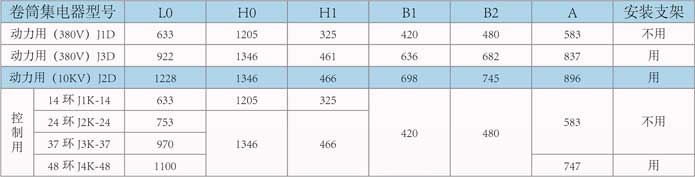

　　外形及安裝尺寸表

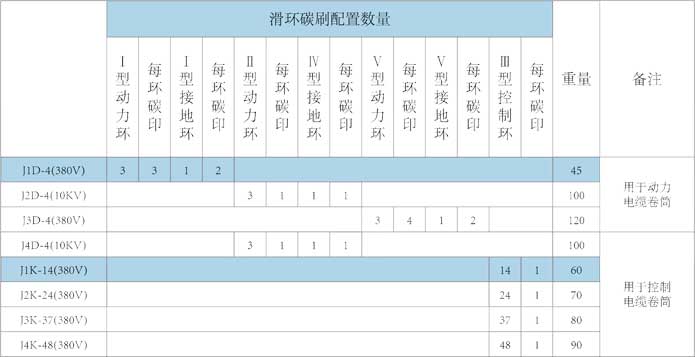

　　電纜卷筒集電器型號及規格表
